KYN28A-12
產品介紹
一、設備概述：

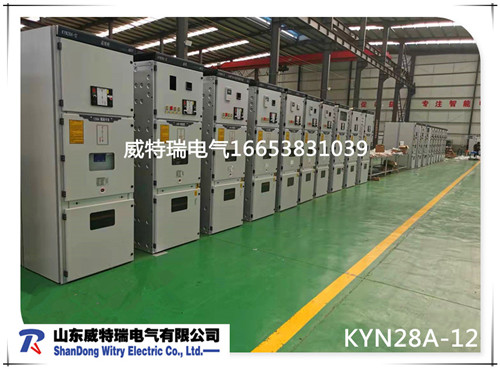

KYN28A-12型戶金屬鎧裝抽出式開關設備（以下簡稱開關設備），系3-10千伏三相交流50Hz單母線及單母線分段系統的成套配電裝置。主要用于發電廠，中小型發電機送電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等。實行控制保護、監測之用，本開關設備滿足DL/T404-91、IEC298、GB3906等標準要求，具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔室、防止在帶電時誤合接地開關的聯鎖能，既可配用VS1真空斷路器，又可配用ABB公司的VD4真空斷路器。實為一種性能優越的配電裝置。
二、使用環境條件：
1、正常工作條件
A) 周圍空氣溫度，上限，+40℃
下限，-10℃
B) 海拔：1000M
C) 相對環境濕度，日平均大于95%，月平均不大于90%。
D) 地震、裂度不超過8度
E) 周圍空氣應不受腐蝕或可燃?xì)怏w，水蒸汽等明顯污染。
F) 無嚴重污穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足1類要求。
2、特殊工作條件
根據GB3906標準的規定，本公司和用戶就超過正常運行條件的特殊運行條件進行協商達成協議。客戶必須針對每一個特殊運行條件事先與本公司協商。例如，當開關柜安裝的海拔高度超過1000米時，當環境濕度在-10℃以下時。
為防止凝露現象，開關柜沒有加熱器。當開關柜處于備用狀態時，即應投入使用。即使在正常運行中，也應注意投用。
開關柜的散熱問題可通過附加的通風設施來解決。
高海拔地區可通過適當加大絕緣件的爬電距離來解決。
一、設備概述：
KYN28A-12型戶金屬鎧裝抽出式開關設備（以下簡稱開關設備），系3-10千伏三相交流50Hz單母線及單母線分段系統的成套配電裝置。主要用于發電廠，中小型發電機送電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等。實行控制保護、監測之用，本開關設備滿足DL/T404-91、IEC298、GB3906等標準要求，具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔室、防止在帶電時誤合接地開關的聯鎖能，既可配用VS1真空斷路器，又可配用ABB公司的VD4真空斷路器。實為一種性能優越的配電裝置。
二、使用環境條件：
1、正常工作條件
A) 周圍空氣溫度，上限，+40℃
下限，-10℃
B) 海拔：1000M
C) 相對環境濕度，日平均大于95%，月平均不大于90%。
D) 地震、裂度不超過8度
E) 周圍空氣應不受腐蝕或可燃?xì)怏w，水蒸汽等明顯污染。
F) 無嚴重污穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足1類要求。
2、特殊工作條件
根據GB3906標準的規定，本公司和用戶就超過正常運行條件的特殊運行條件進行協商達成協議。客戶必須針對每一個特殊運行條件事先與本公司協商。例如，當開關柜安裝的海拔高度超過1000米時，當環境濕度在-10℃以下時。
為防止凝露現象，開關柜沒有加熱器。當開關柜處于備用狀態時，即應投入使用。即使在正常運行中，也應注意投用。
開關柜的散熱問題可通過附加的通風設施來解決。
高海拔地區可通過適當加大絕緣件的爬電距離來解決。
