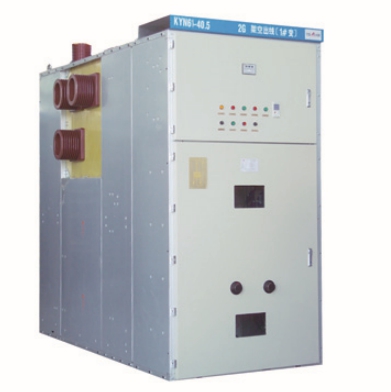

KYN61-40.5鎧裝移開式交流金屬封閉開關設備
產品介紹
一、產品概述：
KYN61-40.5鎧裝移開式交流金屬封閉開關設備（以下簡稱開關柜）適用于三相交流50Hz、35KV單母線及單母線分段電力系統，主要應用于發電廠、變電所及工礦企業、高層建筑的變配電中接受和分配電能之用，并對電路實行控制、保護和監測等，還可使用于頻繁操作的場所，產品設計滿足了GB3906、IEC60298、DL404等標準的要求，并具備完善的“五防”功能。
二、使用條件：
1、海拔高度：不超過2000米；
2、環境溫度：上限為+40℃；下限為-15℃；
3、相對濕度：日平均值不大于95%，月平均值不大于90%；
4、地震烈度：不超過8度。
5、沒有火災爆炸危險，沒有劇烈震動及化學腐蝕等嚴重污穢的場所。
三、產品特點：
1、采用熱縮緣材料及環氧涂覆絕緣工藝，優化電極形狀，柜體結構緊湊，縮小占地面積；
2、開關柜柜體選用優質冷軋鋼板或敷鋁鋅板經數控鈑金加工成形后，通過高強度螺栓螺母和鉚螺母連接而成。
3、可配用國產TEP-40.5型3TH（ZN85-40.5）VD4真空斷路器和SF1、SF2、HD4型六氟化硫斷路器，以滿足不同用戶的需求；
4、開關柜各功能小室均采用金屬隔板封隔，并設有獨立的壓力釋放通道；
5、斷路器、接地開關等操作均可在開關柜門關閉情況下進行即可實現關門操作；
6、開關柜的適應性強，主接線方案可以達到198種以上，能滿足不同用戶的需要；
7、手車、斷路器、接地開關和后柜門之間設有防止誤操作的機械聯鎖裝置，“五防”功能齊全、安全可靠。

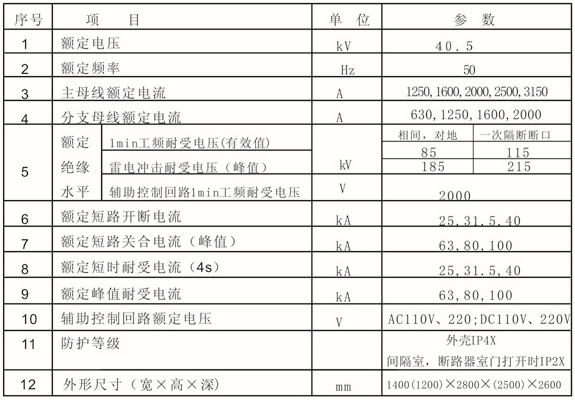

四、設備參數
