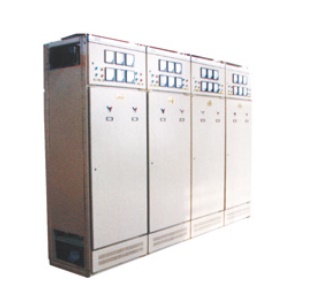

GGD型低壓成套開關設備
產品描述：GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz.額定工作電壓380V,額定工作電流至6300A的配電系統抗短路能達到(100kA) ,做為動力、照明及配電設備的電能轉換.分配與控制之用。
咨詢熱線：16653831039
產品介紹
一、產品簡介。
GGD型交流低壓配電柜是根據能源部主管部門, 廣大電力用戶及設計部門的要求.本著安全、經濟、合理、可靠的原則設計的低壓配電柜。產品具有分斷能力高.動熱穩定性好.電氣方案靈活, 組合方便.實用性強.結構新穎.防護等級高等特點。是低壓成套開關設備的主要產品型號之一。
二、產品型號及含義
輔助電路方案代號
主電路方案代號
設計程序
電力用柜
電器元件固定安裝、固定接線
交流低壓電柜
三、使用條件
1) 周圍空氣溫度不高于+40oC.不低于-15 oC。 24h內平均溫度不得高于+35 oC。
2) 戶內安裝使用,使用地點的海拔不得超過2000m。
3) 周圍空氣相對溫度在最高溫度為+40oC時不超過50%,在較低溫度時允許有較大的相對溫度。(例如+20oC時為90%)應考慮到由于溫度的變化可能會偶然產生凝露的影響。
4) 設備安裝時與垂直面的傾斜度不超過5%。
5) 設備應安裝在無劇烈震動和沖擊的地方以及不足以使電器元件受腐蝕的場所。
6) 用戶有特殊要求時刻與制造廠協商解決。
四、技術參數
序號 | 項目 | 單位 | 參數 |
1 | 額定電壓 | V | 380 |
2 | 額定絕緣電壓 | V | 690 |
3 | 主母線額定電流 | A | 6300、 5000、 4000v 3200k 2500、 2000, 1600, |
4 | 分支母線 | A | 5000、 4000、 3200、 2500、 2000, 1600、 1000、 630 |
5 | 額定頻率 | Hz | 50 |
6 | 主母線短時耐受電流 | kA | 100 |
7 | 分支母線短時耐受電流 | kA | 80*30 |
8 | 防護等級 | lp | 30 |
9 | 外形尺寸（寬x深x高） | mm | (800、 1000} x (800 1000} x2200 |
